Produkte: GLINDEMANN® PTFE Dichtringe für Kegelschliffe
(Normschliffe, Laborglas-Apparaturen)
.

PTFE ist gleichwertig mit Teflon
® von DuPont.

Hersteller und Adresse:
Dr. Dietmar Glindemann
Goettinger Bogen 15
D-06126 Halle, Germany,
ph +49-(0)345-6879948, fx +49-(0)345-6871333. e-mail dglinde@aol.com (Dietmar Glindemann)
Internet : www.glindemann.net

Links in dieser Seite:
Händler und ihre Katalog-Nummern
Lieferumfang und Preise
Anwendungen
Gebrauchsanweisung
Test-Berichte (Referenzen)

Händler von GLINDEMANN® Dichtringen
und ihre Katalognummern


Klicken Sie hier um eine Tabelle der Händler und ihrer Katalog-Nummern zu sehen (in englisch).


zurück zum Anfang
Lieferumfang: Für alle Schliff-Grössen.
1 Verpackungseinheit (VE) = 50 Dichtringe auf einem Rohr oder Kegel, passend zum Durchmesser des Schliff-Kerns, in beschriftetem Beutel, inklusive Information zur Handhabung in verschiedenen Sprachen. information in several languages:


Farbfoto:
Speicher-Rohr mit 50 Dichtringen,
passend for Schliff NS 29



Verbraucher-Preise in Europa: 1 Verpackungseinheit (50 Ringe) ca. 20...60 EURO (fragen Sie Ihren Händler).

zurück zum Anfang

Anwendungen:
Laborarbeit mit Glasapparaturen und Behältern erfordert of hermetische und saubere Abdichtung von Kegelschliff-Verbindungen und Stopfen. Schliff-Fett ist nicht Lösungsmittel-resistent und nicht sauber. Die bekannten PTFE-Schliff-Manschetten sind teuer und nicht sehr dicht. Deshalb wurde ein schmaler Dichtring aus PTFE (bekannt als Teflon) für Kegelschliffe entwickelt. Anwendung für hermetische Abdichtung von Apparaturen und Behältern ohne Fett. Druck- und Hochvakuum-dicht (Gas-Leckrate unter 10-6mBar l /sec). Chemisch dicht (Lösungsmittel-Leckrate unter 0.2 mg/day). Temperatur-beständig (-200 to +300oC). Kein "Festfressen" der Schliffe. Benutzbar mit allen Schliff-Klammern (auch Keck-Klammern). Wiederverwendbar. Verfügbar für alle Schliff-Kaliber: NS 7, 10, 12, 14, 19, 24, 29, 34, 45, 50, 60, 70.
zurück zum Anfang

Gebrauchsanweisung:

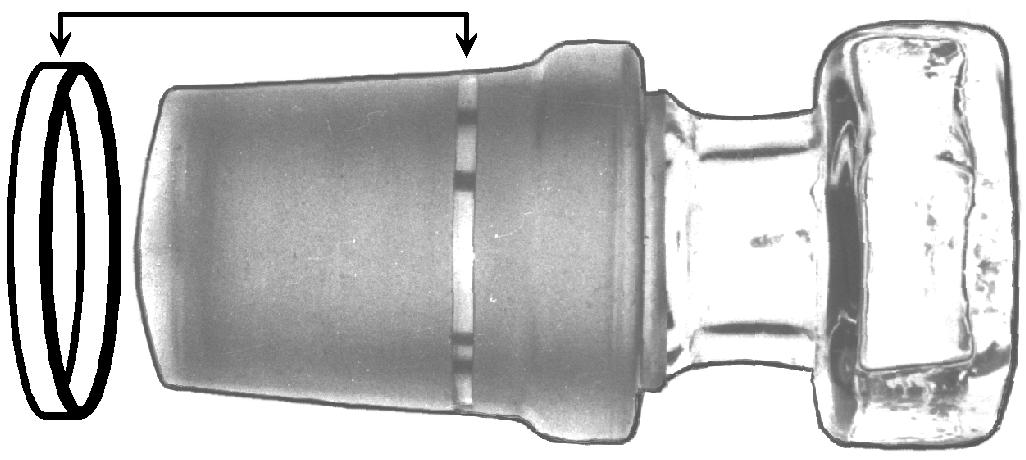

Dichtung auf den Kern des Normschliffs streifen.
Die Dichtung ist elastisch und haftet von selbst. Eine Dichtung genügt. Zwei Dichtungen im Abstand von etwa 3 mm. Kontrollieren, daß der Dichtring nicht verdreht ist.

Glasteile zusammenpressen bis die Dichtung rundherum durchscheinend "dicht" aussieht. Nicht drehen. Den Schliff nicht so stark pressen oder belasten, daß er bricht. Bei rauhen Schliffen eine Mikro-Menge Fett verwenden. Man kann den Ring auch zwischen den Schliffteilen reiben, wodurch mikroskopischer PTFE-Abrieb den Schliff glättet.

Schliffverbindung trennen durch hin- und -her-Bewegen eines Schliffteils. Nicht Ziehen. Bei zwei Dichtringen mehrmals bewegen.

Lieferung: 50 Dichtringe auf einem Rohr oder Kegel, passend zum Kern des Schliffs.

Der Dichtring sieht auf guten Schliffen "dicht" wie Fett aus.

zurück zum Anfang
Der Dichtring wird "sichtbar" dicht

Links: Dichtring vor dem Anpressen der 2 Schliff-Teile

Mitte: Dichtring nach dem Anpressen - transparent wie Fett. Unter Druck fliesst das PTFE wie Fett in die Unebenheiten der Oberfläche des Schliffs.

Rechts: Vergleich mit einem gefettetten Schliff, ebenfalls transparent. Aber Fett ist nicht Lösungsmittel-resistent und nicht sauber.

zurück zum Anfang



Test-Bericht über GLINDEMANN-PTFE-Dichtringe für Kegelschliffe
von
Dr. Andreas Bolte
Arbeitsgruppe von Prof. Dr. Borislav Bogdanivic, Max-Planck-Institute für Kohleforschung, Germany
Kaiser-Wilhelm-Platz 1, D-45470 Mühlheim a. d. Ruhr, Germany
Sehr geehrter Herr Dr. Glindemann:
Unsere anorganische und organometallische Laborforschung benötigt of absolut saubere und dichte Schliffe an Glasapparaturen. Ihre PTFE-Dichtringe wurden als sehr brauchbar befunden für:
Langzeit-Abdichtung von Hochvakuum-Apparaturen,
Langzeit-Abdichtung von inerten Apparaturen bis 200oC,
Abdichtung von Apparaturen und Behältern für die Synthese und Lagerung von gefährlichen und pyrophoren (entflammbaren), Sauerstoff-empfindlichen und Feuchtigkeits-empfindlichen Chemicalien,
Abdichtung von Apparaturen, bei denen die Kontamination von Reaktions-Mischungen durch Schliff-Fett zu vermeiden ist.
Unsere Gruppe ist dazu übergegangen, Glindemann-Dichtringe an Stelle von Fett oder PTFE-Manschetten zu benutzen, infolge ihrer überraschenden Abdichtungs-Eigenschaften und der Vorteile des Arbeitens mit Fett-freien Schliffen.
(gekürzt)
Wir betrachten Ihre PTFE-Dichtringe als die derzeit beste Möglichkeit, mit fettfreien und dichten Schliffen zu arbeiten.
(Unterzeichnet von Andreas Bolte)

Test-Bericht über GLINDEMANN-PTFE-Dichtringe für Kegelschliffe
von:
Professor Michael D. Fryzuk, Department of Chemistry, University of British Columbia, Canada
Sehr geehrter Herr Dr. Glindemann:
Danke für die Proben Ihrer überraschenden Dichtringe. Wir haben bisher Teflon-Manschetten in bestimmten Situationen benutzt, aber diese sind zu teuer und nicht besonders effizient. Wir haben Ihre Dichtringe mit einer extrem Luft-empfindlichen Lösung von {Co2TiCl}2ZnCl2 in Toluen getestet. Diese Lösung ist unser Indikator für eine inerte Atmosphäre in Glove-Boxen, weil sie bereits in der Gegenwart von 5 ppm Sauerstoff ihre Farbe von tief blau-grün zu hell-orange ändert. Ein Reagenzglas mit 3 mL dieser tief blau-grünen Lösung wurde mit einem Stopfen  und einem Ihrer Dichtringe in der inerten Atmosphäre einer Glove-box abgedichtet. Das Reagenzglas wurde dann herausgenommen und umgekehrt aufgestellt, so dass die Lösung in Kontakt mit dem Stopfen war. Die Farbe drang bis zum Dichtring vor, aber nicht weiter. Überraschenderweise blieb die Lösung für viele Tage blau-grün. Das überzeugte mich davon dass dieser Dichtring luftdicht und wiederstandsfähig ist. Ich würde ein solches Produkt kaufen, weil es ideal für unsere Forschung über Luft- und Feuchtigkeits-empfindliche organometallische Komplexe ist.
Sincerely,
M. D. Fryzuk
for <dglinde@chem.ubc.ca>; Tue, 10 Mar 1998 08:47:40 -0800
